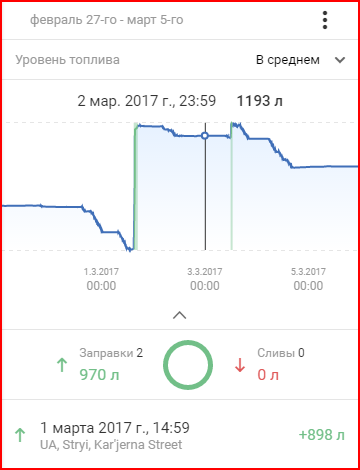

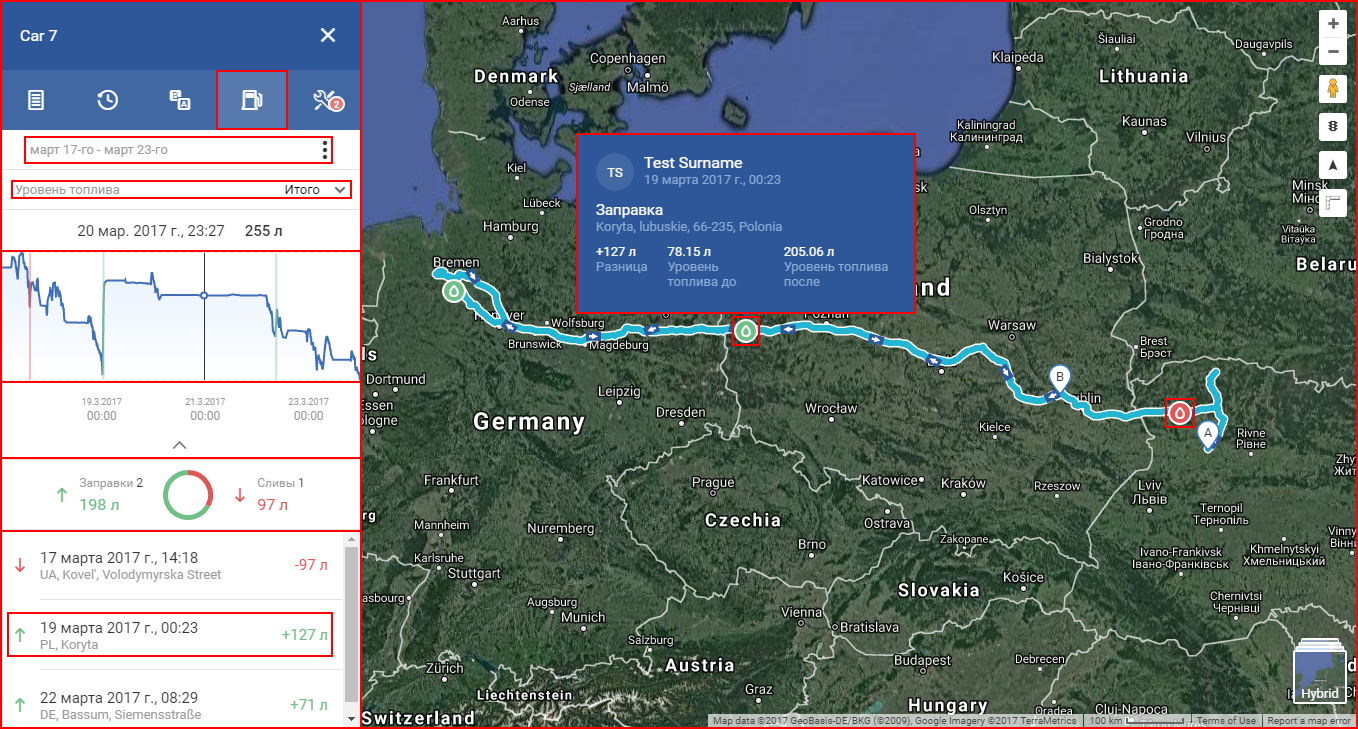

Закладка обзора топлива отображает информацию о топливе выбранного транспортного средства. Среди этой информации можно найти следующее:
- Период времени;
- Выбор источника данных уровня топлива – данный выбор будет отображен только если более чем один источник данных доступен;
- График уровня топлива;
- Сводка сливов и заправок;
- Подробный обзор событий сливов и заправок;
- Карта с поездкой и событиями.
Период времени – Определяет период время за который отображены данные о топливе. По умолчанию этот период установлен на последние полные 7 дней с настоящей даты. Данный период можно изменить методом нажатия на три чёрные точки которые находятся с права от ныне выбранной даты. Процесс выбора периода времени аналогичен тому, что описан в разделе “обзор истории”, а также он аналогичен выбору периода времени во всех модулях СУА. Максимальная длина периода времени – один месяц.
Выбор источника данных уровня топлива – данный выпадающий список позволяет выбирать источник данных уровня топлива (если он ранее был сконфигурирован). Пример: в транспортном средстве установлено и сконфигурировано несколько датчиков уровня топлива. В таком случае пользователь, сможет выбрать с какого из датчиков отображать информацию, но для этого необходимо точно знать на какой из пользовательских выходов сконфигурированы датчики, так как СУА в выпадающем списке отображает только номер пользовательского выбора данных (пользовательские выходы только с данными об уровне топлива). Данная настройка по умолчанию установлена на данные в среднем со всех доступных источников.

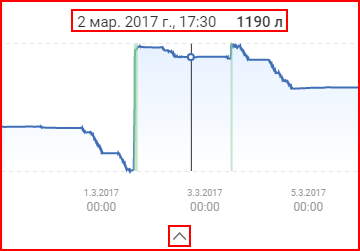

График – Отображает изменения уровня топлива за выбранный период времени. График автоматически обновляется с изменением выбранного периода времени. События заправок на графике отмечены зелёным цветом, в то время как события сливов отмечены красным цветом. Передвижение курсора мышки по графику, будет отображать дополнительную информацию над графиком, о точке во времени над которой находится курсор. Дополнительная информация будет содержать дату, время и уровень топлива. График можно спрятать при помощи нажатия на стрелочку, которая находится в нижней части экрана графика.
При помощи компьютерной мыши, можно передвигаться по графику. Колёсико мыши будет приближать/удалять график. Когда график приближён, то по нему можно передвигаться методом нажатия и перетаскивания и стороны в сторону.
Сводка сливов и заправок – отображает общее количество слитого/заправленного топлива, а также количество самих событий слива/заправок за установленный период времени.
Подробный обзор событий сливов и заправок – отображает все события слива/заправки в хронологическом порядке. Каждое событие отмечено как заправка (зелёная стрелочка вверх), либо как слив (красная стрелочка вниз). В каждом событии отмечена дата и время когда было зафиксировано данное событие. Нажатие на любое из событий в списке отобразит на карте место, где было зафиксировано событие, а также приблизит график на промежуток времени, когда событие было зафиксировано.

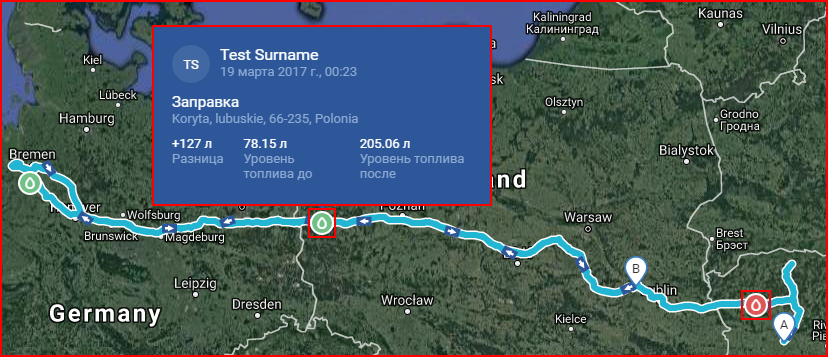

Карта с поездкой и событиями – На карте будут отображена вся поездка за выбранный период времени обзора заправок. Вместе с поездкой также будут отображены события заправок и сливов. Пользователь может нажать на иконку событий для отображения дополнительной информации.
